| 产品参数 | 参数描述 |
| S4A型号 | SA-TS21B |

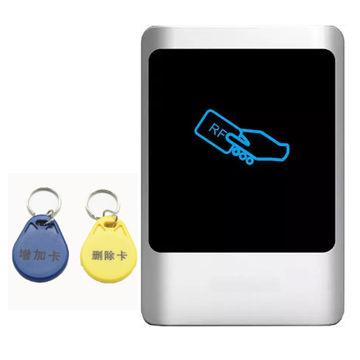

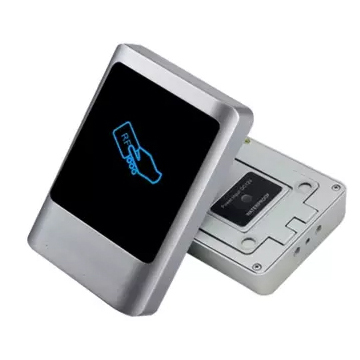

| 产品名称 | 金属防水大容量门禁机 |
| 用户容量 | 1.5万个 |
| 读卡类型 | EM/MF |
| 防水等级 | IP68 |
| 工作电压 | DC 9V～18V |
| 静态电流 | ≤30mA |
| 读卡距离 | 1－15CM |
| 环境温度 | -20～70℃ |
| 环境湿度 | 10%- 90% RH |
| 电锁输出 | ≤3A |
| 输出短路保护时间 | ≤100μS |
| 开门时间 | 0-99 s(可调) |
| 产品尺寸 | 115 *75(mm) |
| 产品重量 | 0.2KG |
| NO | Mark | Color | Function |
| 1 | 12V | Red | DC 12V |
| 2 | GND | Black | Power GND |
| 3 | PUSH | Brown | Low level output |
| 4 | OPEN | Purple | Door Release |
| 5 | NO | Blue | Relay NO |
| 6 | COM | Yellow | Public connector |
| 7 | NC | Grey | Relay NC |
| 8 | RST | Pink | Initialization |
| 9 | AL | Light green | Fire control signal |
| 10 | DATA0 | Dark green | None |
| 11 | DATA1 | White | |
| 12 | 485+ | Orange | 485 communicational |
| 13 | 485- | Black & white | (Customization Function) |
